ASME B16.5: Pipe Flanges and Flanged Fittings
ASME B16.5 covers flanges with rating class designations 150, 300, 400, 600, 900, and 1500 in sizes NPS 1 ∕2 through NPS 24; and flanges with rating class designation 2500 insizes NPS1 ∕2 through NPS12.
For flanges sizes bigger than 24", please refer to ASME B16.47.

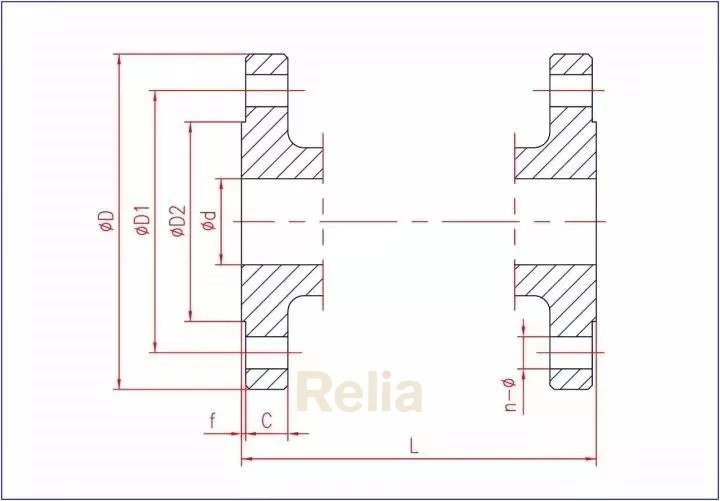

RF Flanged Ends Dimensions (in mm)
Class 150
NPS | d | D | D1 | D2 | C | f | n-Φ |
1/2 | 13 | 90 | 60.3 | 34.9 | 8 | 2 | 4-16 |
3/4 | 19 | 100 | 69.9 | 42.9 | 8.9 | 2 | 4-16 |
1 | 25 | 110 | 79.4 | 50.8 | 9.6 | 2 | 4-16 |
1-1/4 | 32 | 115 | 88.9 | 63.5 | 11.2 | 2 | 4-16 |
2 | 49 | 150 | 120.7 | 92.1 | 14.3 | 2 | 4-19 |
2-1/2 | 62 | 180 | 139.7 | 104.8 | 15.9 | 2 | 4-19 |
3 | 74 | 190 | 152.4 | 127 | 17.5 | 2 | 4-19 |
4 | 100 | 230 | 190.5 | 157.2 | 22.3 | 2 | 8-19 |
5 | 125 | 255 | 215.9 | 185.7 | 22.3 | 2 | 8-22 |
6 | 150 | 280 | 241.3 | 215.9 | 23.9 | 2 | 8-22 |
8 | 201 | 345 | 298.5 | 269.9 | 27.0 | 2 | 8-22 |
10 | 252 | 405 | 362 | 323.8 | 28.6 | 2 | 12-25.5 |
12 | 303 | 485 | 431.8 | 381 | 30.2 | 2 | 12-25.5 |
14 | 334 | 535 | 476.3 | 412.8 | 33.4 | 2 | 12-29 |
16 | 385 | 595 | 539.8 | 469.9 | 35.0 | 2 | 16-29 |
18 | 436 | 635 | 577.9 | 533.4 | 38.1 | 2 | 16-32 |
20 | 487 | 700 | 635 | 584.2 | 41.3 | 2 | 20-32 |
22 | 538 | 749 | 692.2 | 641.4 | 44.5 | 2 | 20-35 |
24 | 589 | 813 | 749.3 | 692.2 | 46.1 | 2 | 20-35 |
Class 300
NPS | d | D | D1 | D2 | C | f | n-Φ |
1/2 | 13 | 95 | 66.7 | 34.9 | 12.7 | 2 | 4-16 |
3/4 | 19 | 115 | 82.6 | 42.9 | 14.3 | 2 | 4-19 |
1 | 25 | 125 | 88.9 | 50.8 | 15.9 | 2 | 4-19 |
1-1/4 | 32 | 135 | 98.4 | 63.5 | 17.5 | 2 | 4-19 |
2 | 49 | 165 | 127 | 92.1 | 20.7 | 2 | 8-19 |
2-1/2 | 62 | 190 | 149.2 | 104.8 | 23.9 | 2 | 8-22 |
3 | 74 | 210 | 168.3 | 127 | 27 | 2 | 8-22 |
4 | 100 | 255 | 200 | 157.2 | 30.2 | 2 | 8-22 |
5 | 125 | 280 | 235 | 185.7 | 33.4 | 2 | 8-22 |
6 | 150 | 320 | 269.9 | 215.9 | 35.0 | 2 | 12-22 |
8 | 201 | 380 | 330.2 | 269.9 | 39.7 | 2 | 12-25.5 |
10 | 252 | 445 | 387.4 | 323.8 | 46.1 | 2 | 16-29 |
12 | 303 | 520 | 450.8 | 381 | 49.3 | 2 | 16-32 |
14 | 334 | 585 | 514.4 | 412.8 | 52.4 | 2 | 20-32 |
16 | 385 | 650 | 571.5 | 469.9 | 55.6 | 2 | 20-35 |
18 | 436 | 710 | 628.6 | 533.4 | 58.8 | 2 | 24-35 |
20 | 487 | 775 | 685.8 | 584.2 | 62.0 | 2 | 24-35 |
22 | 538 | 840 | 743 | 641.5 | 65.1 | 2 | 24-41 |
24 | 589 | 915 | 812.8 | 692.2 | 68.3 | 2 | 24-41 |
Class 600
NPS | d | D | D1 | D2 | C | f | n-Φ |
1/2 | 13 | 95 | 66.7 | 34.9 | 14.3 | 7 | 4-16 |
3/4 | 19 | 115 | 82.6 | 42.9 | 15.9 | 7 | 4-19 |
1 | 25 | 125 | 88.9 | 50.8 | 17.5 | 7 | 4-19 |
1-1/4 | 32 | 135 | 98.4 | 63.5 | 20.7 | 7 | 4-19 |
1-1/2 | 38 | 155 | 114.3 | 73 | 22.3 | 7 | 4-22 |
2 | 49 | 165 | 127 | 92.1 | 25.4 | 7 | 8-19 |
2-1/2 | 62 | 190 | 149.2 | 104.8 | 28.6 | 7 | 8-22 |
3 | 74 | 210 | 168.3 | 127 | 31.8 | 7 | 8-22 |
4 | 100 | 275 | 215.9 | 157.2 | 38.1 | 7 | 8-25.5 |
5 | 125 | 330 | 266.7 | 185.7 | 44.5 | 7 | 8-29 |
6 | 150 | 355 | 292.1 | 215.9 | 47.7 | 7 | 12-29 |
8 | 201 | 420 | 349.2 | 269.9 | 55.6 | 7 | 12-32 |
10 | 252 | 510 | 431.8 | 323.8 | 63.5 | 7 | 16-35 |
12 | 303 | 560 | 489 | 381 | 66.7 | 7 | 20-35 |
14 | 334 | 605 | 527 | 412.8 | 69.9 | 7 | 20-38 |
16 | 385 | 685 | 603.2 | 469.9 | 76.2 | 7 | 20-41 |
18 | 436 | 745 | 654 | 533.4 | 82.6 | 7 | 20-44.5 |
20 | 487 | 815 | 723.9 | 584.2 | 88.9 | 7 | 24-44.5 |
22 | 538 | 870 | 777.8 | 641.4 | 95.3 | 7 | 24-48 |
24 | 589 | 940 | 838.2 | 692.2 | 101.6 | 7 | 24-51 |
Class 900
NPS | d | D | D1 | D2 | C | f | n-Φ |
1/2 | 13 | 120 | 82.6 | 34.9 | 22.3 | 7 | 4-22 |
3/4 | 19 | 130 | 88.9 | 42.9 | 25.4 | 7 | 4-22 |
1 | 25 | 150 | 101.6 | 50.8 | 28.6 | 7 | 4-25.5 |
1-1/4 | 32 | 160 | 111.1 | 63.5 | 28.6 | 7 | 4-25.5 |
1-1/2 | 38 | 180 | 123.8 | 73 | 31.8 | 7 | 4-29 |
2 | 49 | 215 | 165.1 | 92.1 | 38.1 | 7 | 8-25.5 |
2-1/2 | 62 | 245 | 190.5 | 104.8 | 41.3 | 7 | 8-29 |
3 | 74 | 240 | 190.5 | 127 | 38.1 | 7 | 8-25.5 |
4 | 100 | 290 | 235.0 | 157.2 | 44.5 | 7 | 8-32 |
5 | 125 | 350 | 279.4 | 185.7 | 50.8 | 7 | 8-35 |
6 | 150 | 380 | 317.5 | 215.9 | 55.6 | 7 | 12-32 |
8 | 201 | 470 | 393.7 | 269.9 | 63.5 | 7 | 12-38 |
10 | 252 | 545 | 469.9 | 323.8 | 69.9 | 7 | 16-38 |
12 | 303 | 610 | 533.4 | 381 | 79.4 | 7 | 20-38 |
14 | 322 | 640 | 558.8 | 412.8 | 85.8 | 7 | 20-41 |
16 | 373 | 705 | 616.0 | 469.9 | 88.9 | 7 | 20-44.5 |
18 | 423 | 785 | 685.8 | 533.4 | 101.6 | 7 | 20-51 |
20 | 471 | 855 | 749.3 | 584.2 | 108.0 | 7 | 20-54 |
24 | 570 | 1040 | 901.7 | 692.2 | 139.7 | 7 | 20-67 |
Class 1500
NPS | d | D | D1 | D2 | C | f | n-Φ |
1/2 | 13 | 120 | 82.6 | 34.9 | 22.3 | 7 | 4-22 |
3/4 | 19 | 130 | 88.9 | 42.9 | 25.4 | 7 | 4-22 |
1 | 25 | 150 | 101.6 | 50.8 | 28.6 | 7 | 4-25.5 |
1-1/4 | 32 | 160 | 111.1 | 63.5 | 28.6 | 7 | 4-25.5 |
1-1/2 | 38 | 180 | 123.8 | 73 | 31.8 | 7 | 4-29 |
2 | 49 | 215 | 165.1 | 92.1 | 38.1 | 7 | 8-25.5 |
2-1/2 | 62 | 245 | 190.5 | 104.8 | 41.3 | 7 | 8-29 |
3 | 74 | 265 | 203.2 | 127 | 47.7 | 7 | 8-32 |
4 | 100 | 310 | 241.3 | 157.2 | 54 | 7 | 8-35 |
5 | 125 | 375 | 292.1 | 185.7 | 73.1 | 7 | 8-41 |
6 | 144 | 395 | 317.5 | 215.9 | 82.6 | 7 | 12-38 |
8 | 192 | 485 | 393.7 | 269.9 | 92.1 | 7 | 12-44.5 |
10 | 239 | 585 | 482.6 | 323.8 | 108 | 7 | 12-51 |
12 | 287 | 675 | 571.5 | 381 | 123.9 | 7 | 16-54 |
14 | 315 | 750 | 635 | 412.8 | 133.4 | 7 | 16-60 |
16 | 360 | 825 | 704.8 | 469.9 | 146.1 | 7 | 16-67 |
18 | 406 | 915 | 774.7 | 533.4 | 162 | 7 | 16-73 |
20 | 454 | 985 | 831.8 | 584.2 | 177.8 | 7 | 16-79 |
24 | 546 | 1170 | 990.6 | 692.2 | 203.2 | 7 | 16-92 |
Class 2500
NPS | d | L | D | D1 | D2 | C | f | n-Φ |
1/2 | 13 | 264 | 135 | 88.9 | 34.9 | 30.2 | 7 | 4-22 |
3/4 | 19 | 273 | 140 | 95.2 | 42.9 | 31.8 | 7 | 4-22 |
1 | 25 | 308 | 160 | 108 | 50.8 | 35 | 7 | 4-25.5 |
1-1/4 | 32 | 349 | 185 | 130.2 | 63.5 | 38.1 | 7 | 4-29 |
1-1/2 | 38 | 384 | 205 | 146 | 73 | 44.5 | 7 | 4-32 |
2 | 42 | 451 | 235 | 171.4 | 92.1 | 50.9 | 7 | 8-29 |
2-1/2 | 52 | 508 | 265 | 196.8 | 104.8 | 57.2 | 7 | 8-32 |
3 | 62 | 578 | 305 | 228.6 | 127 | 66.7 | 7 | 8-35 |
4 | 87 | 673 | 355 | 273 | 157.2 | 76.2 | 7 | 8-41 |
5 | 125 | 794 | 420 | 323.8 | 185.7 | 92.1 | 7 | 8-48 |
6 | 131 | 914 | 485 | 368.3 | 215.9 | 108 | 7 | 8-54 |
8 | 179 | 1022 | 550 | 438.2 | 269.9 | 127 | 7 | 12-54 |
10 | 223 | 1270 | 675 | 539.8 | 323.8 | 165.1 | 7 | 12-67 |
12 | 265 | 1422 | 760 | 619.1 | 381 | 184.2 | 7 | 12-73 |

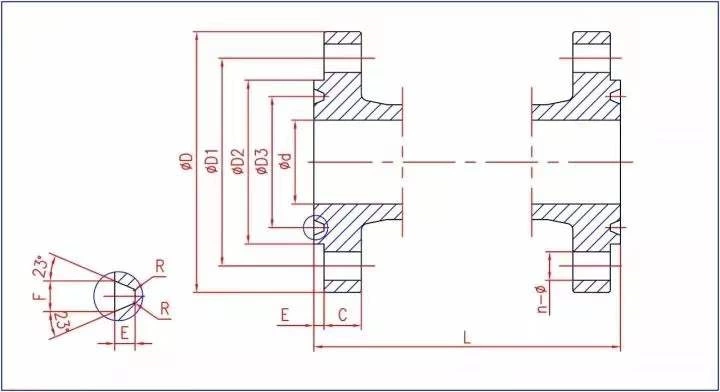

RTJ Flanged Ends Dimensions ( in mm)
Class 150
NPS | d | D | D1 | D2 | D3 | C | F | E | N-Φ | R |
1 | 25 | 110 | 79.4 | 63.5 | 47.63 | 9.6 | 8.74 | 6.35 | 4-16 | 0.8 |
1-1/4 | 32 | 115 | 88.9 | 73 | 57.15 | 11.2 | 8.74 | 6.35 | 4-16 | |
1-1/2 | 38 | 125 | 98.4 | 82.5 | 65.07 | 12.7 | 8.74 | 6.35 | 4-16 | |
2 | 49 | 150 | 120.7 | 102 | 82.55 | 14.3 | 8.74 | 6.35 | 4-19 | |
2-1/2 | 62 | 180 | 139.7 | 121 | 101.6 | 15.9 | 8.74 | 6.35 | 4-19 | |
3 | 74 | 190 | 152.4 | 133 | 114.3 | 17.5 | 8.74 | 6.35 | 4-19 | |
4 | 100 | 230 | 190.5 | 171 | 149.23 | 22.3 | 8.74 | 6.35 | 8-19 | |
5 | 125 | 255 | 215.9 | 194 | 171.45 | 22.3 | 8.74 | 6.35 | 8-22 | |
6 | 150 | 280 | 241.3 | 219 | 193.68 | 23.9 | 8.74 | 6.35 | 8-22 | |
8 | 201 | 345 | 298.5 | 273 | 247.65 | 27 | 8.74 | 6.35 | 8-22 | |
10 | 252 | 405 | 362 | 330 | 304.8 | 28.6 | 8.74 | 6.35 | 12-25.5 | |
12 | 303 | 485 | 431.8 | 406 | 381 | 30.2 | 8.74 | 6.35 | 12-25.5 | |
14 | 334 | 535 | 476.3 | 425 | 396.88 | 33.4 | 8.74 | 6.35 | 12-29 | |
16 | 385 | 595 | 539.8 | 483 | 454.03 | 35.0 | 8.74 | 6.35 | 16-29 | |
18 | 436 | 635 | 577.9 | 546 | 517.53 | 38.1 | 8.74 | 6.35 | 16-32 | |
20 | 487 | 700 | 635 | 597 | 558.8 | 41.3 | 8.87 | 6.35 | 20-32 | |
24 | 589 | 915 | 812.8 | 749 | 692.15 | 68.3 | 16.66 | 11.13 | 24-41 |
Class 300
NPS | d | D | D1 | D2 | D3 | C | F | E | N-Φ | R |
1/2 | 13 | 95 | 66.7 | 51 | 31.14 | 12.7 | 714 | 5.54 | 4-16 | 0.8 |
3/4 | 19 | 115 | 82.6 | 63.5 | 42.88 | 14.3 | 8.74 | 6.35 | 4-19 | |
1 | 25 | 125 | 88.9 | 70 | 50.8 | 15.9 | 8.74 | 6.35 | 4-19 | |
1-1/4 | 32 | 135 | 98.4 | 79.5 | 60.33 | 17.5 | 8.74 | 6.35 | 4-19 | |
1-1/2 | 38 | 155 | 114.3 | 90.5 | 68.27 | 19.1 | 8.74 | 6.35 | 4-22 | |
2 | 49 | 165 | 127 | 108 | 82.55 | 20.7 | 11.91 | 7.92 | 8-19 | |
2-1/2 | 62 | 190 | 149.2 | 127 | 101.6 | 23.9 | 11.91 | 7.92 | 8-22 | |
3 | 74 | 210 | 168.3 | 146 | 123.83 | 27 | 11.91 | 7.92 | 8-22 | |
4 | 100 | 255 | 200 | 175 | 149.23 | 30.2 | 11.91 | 7.92 | 8-22 | |
5 | 125 | 280 | 235 | 210 | 180.98 | 33.4 | 11.91 | 7.92 | 8-22 | |
6 | 150 | 320 | 269.9 | 241 | 211.12 | 35.0 | 11.91 | 7.92 | 12-22 | |
8 | 201 | 380 | 330.2 | 302 | 269.88 | 39.7 | 11.91 | 7.92 | 12-25.5 | |
10 | 252 | 445 | 387.4 | 356 | 323.85 | 46.1 | 11.91 | 7.92 | 16-29 | |
12 | 303 | 520 | 450.8 | 413 | 381 | 49.3 | 11.91 | 7.92 | 16-32 | |
14 | 334 | 585 | 514.4 | 457 | 419.1 | 52.4 | 11.91 | 7.92 | 20-32 | |
16 | 385 | 650 | 571.5 | 508 | 469.9 | 55.6 | 11.91 | 7.92 | 20-35 | |
18 | 436 | 710 | 628.6 | 575 | 533.4 | 58.8 | 11.91 | 7.92 | 24-35 | |
20 | 487 | 775 | 685.8 | 635 | 584.2 | 62.0 | 13.49 | 9.53 | 24-35 | 1.5 |
24 | 589 | 915 | 812.8 | 749 | 692.15 | 68.3 | 16.66 | 11.13 | 24-41 |
Class 600
NPS | d | D | D1 | D2 | D3 | C | F | E | N-Φ | R |
1/2 | 13 | 95 | 66.7 | 51 | 34.14 | 14.3 | 7.14 | 5.54 | 4-16 | 0.8 |
3/4 | 19 | 115 | 82.6 | 63.5 | 42.88 | 15.9 | 8.74 | 6.35 | 4-19 | |
1 | 25 | 216 | 125 | 88.9 | 70 | 17.5 | 8.74 | 6.35 | 4-19 | |
1-1/4 | 32 | 135 | 98.4 | 79.5 | 60.33 | 20.7 | 8.74 | 6.35 | 4-19 | |
1-1/2 | 38 | 155 | 114.3 | 90.5 | 68.27 | 22.3 | 8.74 | 6.35 | 4-22 | |
2 | 49 | 165 | 127 | 108 | 82.55 | 25.4 | 11.91 | 7.92 | 8-19 | |
2-1/2 | 62 | 190 | 149.2 | 127 | 101.6 | 28.6 | 11.91 | 7.92 | 8-22 | |
3 | 74 | 210 | 168.3 | 146 | 123.83 | 31.8 | 11.91 | 7.92 | 8-22 | |
4 | 100 | 275 | 215.9 | 175 | 149.23 | 38.1 | 11.91 | 7.92 | 8-25.5 | |
5 | 125 | 330 | 266.7 | 210 | 180.98 | 44.5 | 11.91 | 7.92 | 8-29 | |
6 | 150 | 355 | 292.1 | 241 | 211.12 | 47.7 | 11.91 | 7.92 | 12-29 | |
8 | 201 | 420 | 349.2 | 302 | 269.88 | 55.6 | 11.91 | 7.92 | 12-32 | |
10 | 252 | 510 | 431.8 | 356 | 323.85 | 63.5 | 11.91 | 7.92 | 16-35 | |
12 | 303 | 560 | 489 | 413 | 381 | 66.7 | 11.91 | 7.92 | 20-35 | |
14 | 334 | 605 | 527 | 457 | 419.1 | 69.9 | 11.91 | 7.92 | 20-38 | |
16 | 385 | 685 | 603.2 | 508 | 469.9 | 76.2 | 11.91 | 7.92 | 20-41 | |
18 | 436 | 745 | 654 | 575 | 533.4 | 82.6 | 11.91 | 7.92 | 20-44.5 | |
20 | 487 | 815 | 723.9 | 635 | 584.2 | 88.9 | 13.49 | 9.53 | 24-44.5 | 1.5 |
24 | 589 | 940 | 838.2 | 749 | 692.15 | 101.6 | 16.66 | 11.13 | 24-51 |
Class 900
NPS | d | D | D1 | D2 | D3 | C | F | E | N-Φ | R |
1/2 | 13 | 120 | 82.6 | 60.5 | 39.67 | 22.3 | 8.74 | 6.35 | 4-22 | 0.8 |
3/4 | 19 | 130 | 88.9 | 66.5 | 44.45 | 25.4 | 8.74 | 6.35 | 4-22 | |
1 | 25 | 150 | 101.6 | 71.5 | 50.8 | 28.6 | 8.74 | 6.35 | 4-25.5 | |
1-1/4 | 32 | 160 | 111.1 | 81 | 60.33 | 28.6 | 8.74 | 6.35 | 4-25.5 | |
1-1/2 | 38 | 180 | 123.8 | 92 | 68.27 | 31.8 | 8.74 | 6.35 | 4-29 | |
2 | 49 | 215 | 165.1 | 124 | 95.25 | 38.1 | 11.91 | 7.92 | 8-25.5 | |
2-1/2 | 62 | 245 | 190.5 | 137 | 107.95 | 41.3 | 11.91 | 7.92 | 8-25.5 | |
3 | 74 | 240 | 190.5 | 156 | 123.83 | 38.1 | 11.91 | 7.92 | 8-25.5 | |
4 | 100 | 290 | 235.0 | 181 | 149.23 | 44.5 | 11.91 | 7.92 | 8-32 | |
5 | 125 | 350 | 279.4 | 216 | 180.98 | 50.8 | 11.91 | 7.92 | 12-32 | |
6 | 150 | 380 | 317.5 | 241 | 211.12 | 55.6 | 11.91 | 7.92 | 12-32 | |
8 | 201 | 470 | 393.7 | 308 | 269.88 | 63.5 | 11.91 | 7.92 | 12-38 | |
10 | 252 | 545 | 469.9 | 362 | 323.85 | 69.9 | 11.91 | 7.92 | 20-38 | |
12 | 303 | 610 | 533.4 | 419 | 381 | 79.4 | 11.91 | 7.92 | 20-38 | |
14 | 322 | 640 | 558.8 | 467 | 419.1 | 85.8 | 16.66 | 11.13 | 20.41 | 1.5 |
16 | 373 | 705 | 616.0 | 524 | 469.9 | 88.9 | 16.66 | 11.13 | 20-44.5 | |
18 | 423 | 785 | 685.8 | 594 | 533.4 | 101.6 | 19.84 | 12.7 | 20-51 | |
20 | 471 | 855 | 749.3 | 648 | 584.2 | 108.0 | 19.84 | 12.7 | 20-54 | |
24 | 570 | 1040 | 901.7 | 772 | 692.15 | 139.7 | 26.97 | 15.88 | 20-67 | 2.4 |
Class 1500
NPS | d | D | D1 | D2 | D3 | C | F | E | N-Φ | R |
1/2 | 13 | 120 | 82.6 | 60.5 | 39.67 | 22.3 | 8.74 | 6.35 | 4-22 | 0.8 |
3/4 | 19 | 130 | 88.9 | 66.5 | 44.45 | 25.4 | 8.74 | 6.35 | 4-22 | |
1 | 25 | 150 | 101.6 | 71.5 | 50.8 | 28.6 | 8.74 | 6.35 | 4-25.5 | |
1-1/4 | 32 | 160 | 111.1 | 81 | 60.33 | 28.6 | 8.74 | 6.35 | 4-25.5 | |
1-1/2 | 38 | 180 | 123.8 | 92 | 68.27 | 31.8 | 8.74 | 6.35 | 4-29 | |
2 | 49 | 215 | 165.1 | 124 | 95.25 | 38.1 | 11.91 | 7.92 | 8-25.5 | |
2-1/2 | 62 | 245 | 190.5 | 137 | 107.95 | 41.3 | 11.91 | 7.92 | 8-29 | |
3 | 74 | 265 | 203.2 | 168 | 136.53 | 47.7 | 1191 | 7.92 | 8-32 | |
4 | 100 | 310 | 241.3 | 194 | 161.93 | 54 | 11.91 | 7.92 | 8-35 | |
5 | 125 | 375 | 292.1 | 229 | 193.68 | 73.1 | 11.91 | 7.92 | 8-41 | |
6 | 144 | 395 | 317.5 | 248 | 211.14 | 82.6 | 13.49 | 9.53 | 12-38 | 1.5 |
8 | 192 | 485 | 393.7 | 318 | 269.88 | 92.1 | 16.66 | 11.13 | 12-44.5 | |
10 | 239 | 585 | 482.6 | 371 | 323.85 | 108 | 16.66 | 11.13 | 12-51 | |
12 | 287 | 675 | 57.15 | 438 | 381 | 123.9 | 23.01 | 14.27 | 16-54 | |
14 | 315 | 750 | 635 | 489 | 419.1 | 133.4 | 26.97 | 15.88 | 16-60 | 2.4 |
16 | 360 | 825 | 704.8 | 546 | 469.9 | 146.1 | 30.18 | 17.48 | 16-67 | |
18 | 406 | 915 | 774.7 | 613 | 533.4 | 162 | 30.18 | 17.48 | 16-73 | |
20 | 454 | 985 | 831.8 | 673 | 584.2 | 177.8 | 33.32 | 17.48 | 16-79 | |
24 | 546 | 1170 | 990.6 | 794 | 692.15 | 203.2 | 36.53 | 20.62 | 16-92 |
Class 2500
NPS | d | D | D1 | D2 | D3 | C | F | E | N-Φ | R |
1/2 | 13 | 135 | 88.9 | 65 | 42.88 | 30.2 | 8.74 | 6.35 | 4-22 | 0.8 |
3/4 | 19 | 140 | 95.2 | 73 | 50.8 | 31.8 | 8.74 | 6.35 | 4-22 | |
1 | 25 | 160 | 108 | 82.5 | 60.33 | 35 | 8.74 | 6.35 | 4-25.5 | |
1-1/4 | 32 | 185 | 130.2 | 102 | 72.23 | 38.1 | 11.91 | 7.92 | 4-29 | |
1-1/2 | 38 | 205 | 146 | 114 | 82.55 | 44.5 | 11.91 | 7.92 | 4-32 | |
2 | 42 | 235 | 171.4 | 133 | 101.6 | 50.9 | 11.91 | 7.92 | 8-29 | |
2-1/2 | 52 | 265 | 196.8 | 149 | 111.13 | 57.2 | 13.49 | 9.53 | 8-32 | 1.5 |
3 | 62 | 305 | 228.6 | 168 | 127 | 66.7 | 13.49 | 9.53 | 8-35 | |
4 | 87 | 355 | 273 | 203 | 157.18 | 76.2 | 16.66 | 11.13 | 8-41 | |
5 | 125 | 420 | 323.8 | 241 | 190.5 | 92.1 | 19.84 | 12.7 | 8-48 | |
6 | 131 | 485 | 368.3 | 279 | 228.6 | 108 | 19.84 | 12.7 | 8-54 | |
8 | 179 | 550 | 438.2 | 340 | 279.4 | 127 | 23.01 | 14.27 | 12-54 | |
10 | 223 | 675 | 539.8 | 425 | 342.9 | 165.1 | 30.18 | 17.48 | 12-67 | 2.4 |
12 | 265 | 760 | 619.1 | 495 | 406.4 | 184.2 | 33.32 | 17.48 | 12-73 |
(a) ASME B16.5 Standard covers pressure–temperature ratings, materials, dimensions, tolerances, marking, testing, and methods of designating openings for pipe flanges and flanged fittings. Included are
(1) flanges with rating class designations 150, 300, 400, 600, 900, and 1500 in sizes NPS 1 ∕2 through NPS 24 and flanges with rating class designation 2500 insizes NPS1 ∕2 through NPS12, with requirements given in both metric andU.S. Customaryunits with diameter of bolts and flange bolt holes expressed in inch units.
(2) flanged fittings with rating class designation 150 and 300 in sizes NPS 1 ∕2 through NPS 24, with require-ments given in both metric and U.S. Customary units with diameter of bolts and flange bolt holes expressed in inch units.
(3) flanged fittings with rating class designation 400, 600, 900, and 1500 in sizes NPS 1 ∕2 through NPS 24 and flanged fittings with rating class designation 2500 in sizes 1 ∕ 2 through NPS 12 that are acknowledged in Nonmandatory Appendix E in which only U.S. Customary units are provided.
(b) ASME B16.5 Standard is limited to
(1) flanges and flanged fittings made from cast or forged materials
(2) blind flanges and certain reducing flanges made from cast, forged, or plate materials (see Tables 1.1-1 through 1.1-3)
Also included in this Standard are requirements and recommendations regarding flange bolting, gaskets, and joints.
